一、無外部防雷系統的光伏系統浪涌保護器安裝要求

說明：

① 符合IEC61643-31的Ⅱ類試驗的浪涌保護器

② 符合IEC61643-11的Ⅱ類試驗的浪涌保護器

③ 符合IEC61643-11的I類或Ⅱ類試驗的浪涌保護器

④ 符合IEC61643-31的Ⅱ類試驗的浪涌保護器

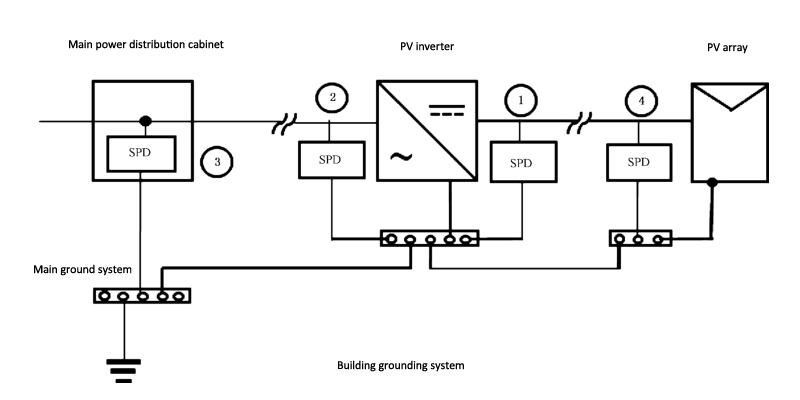

無外部防雷系統情況的浪涌保護器安裝示意圖

一般情況下，應如圖所示在直流側(位置①和④)安裝兩個浪涌保護器，同時在逆變器交流側安裝兩個浪涌保護器(位置③和②)。

備注：當使用具有屏蔽層的直流電纜時，在與此類電纜連接的設備接口處可實現感應過電壓防護。

以下情況不需要安裝位置②中的浪涌保護器:

1. 主配電柜的浪涌保護器與逆變器之間的距離小于10m，PE導線靠近交流導線，此時,可只在位置③的主配電柜安裝浪涌保護器。

2. 逆變器和主配電柜連接到同一個接地系統，浪涌保護器連接導線長度均小干或等干0.5m(例如逆變器位于主配電柜內)。

以下情況不需要安裝位置④中的浪涌保護器:

1. 逆變器和光伏陣列之間的距離小于10m，安裝在位置1的浪涌保護器的電壓保護水平(Up)小于或等于光伏陣列0.8倍耐沖擊電壓額定值Uw。

2. 位置①中安裝的浪涌保護器的電壓保護水平(Up)小于或等于光伏陣列0.5倍耐沖擊電壓額定值Uw,同時PE導線靠近直流導線。

二、外部防雷系統滿足安全間隔距離要求的光伏系統電涌保護器安裝要求

外部防雷系統滿足安全間隔距離要求的光伏系統(包含多重接地的光伏系統,例如光伏電站)。

與不滿足安全間隔距離的情況相比,這是更優的解決方案。相比第三種情況，采用減少間隔距離要求的措施(例如采用多個或網狀引下導體)，或使用與裝置隔離的外部防雷系統(光伏系統是該裝置的一部分),則是更優的方法。

外部防雷系統與被保護裝置隔離的方法可能僅用于光伏系統附近(部分隔離的防雷系統)。

說明:

① 符合IEC61643-31的Ⅱ類試驗的電涌保護器

② 符合IEC61643-11的Ⅱ類試驗的電涌保護器

③ 符合IEC61643-11的I類試驗的電涌保護器

④ 符合IEC61643-31的Ⅱ類試驗的的電涌保護器

⑤ 防雷系統的接閃系統

⑥ 防雷系統的引下線

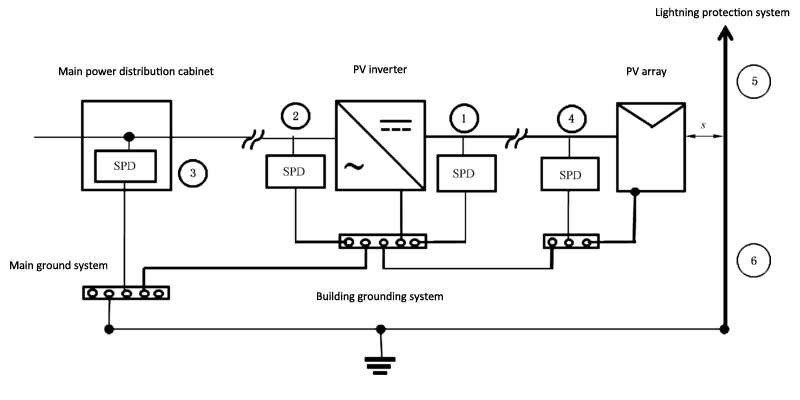

光伏系統與外部防雷系統滿足安全間隔距離情況的電涌保護器安裝示意圖

一般情況下，應在直流側(位置①和④)安裝兩個電涌保護器,在逆變器交流側安裝兩個電涌保護器(位置③和②),如圖所示。

以下情況不需要安裝位置②中的SPD:

1. 主配電柜和逆變器中的電涌保護器之間的距離小于10m可以忽略由于雷電流流過引下線產生的感應過電壓(見IEC62305-4)。

2. 逆變器與主配電柜連接到同一個接地極電纜長度均小于或等于0.5m(例如逆變器位于主配電柜內)。

以下情況不需要安裝位置④中的電涌保護器:

1. 逆變器和光伏陣列之間的距離小于10m安裝在位置①的電涌保護器的電壓保護水平(Up)小于或等于光伏陣列0.8倍耐沖擊電壓額定值Uw。

2. 位置①中安裝的電涌保護器的電壓保護水平(Up)小于或等于光伏陣列0.5倍耐沖擊電壓額定值Uw,同時PE導線靠近直流導線。

三、外部LPS不滿足安全間隔距離要求的光伏系統防雷器安裝要求

外接防雷系統不滿足安全距離要求的光伏系統（包含多重接地的光伏系統，例如光伏電站）

說明:

① 符合IEC61643-31的I類試驗的防雷器

② 符合IEC61643-11的I類試驗的防雷器

③ 符合IEC61643-11的I類試驗的防雷器

④ 符合IEC61643-31的I類試驗的防雷器

⑤ 防雷系統的接閃系統

⑥ 防雷系統的引下線

E 等電位連接（不滿足安全間隔距離等效于非隔離防雷系統）

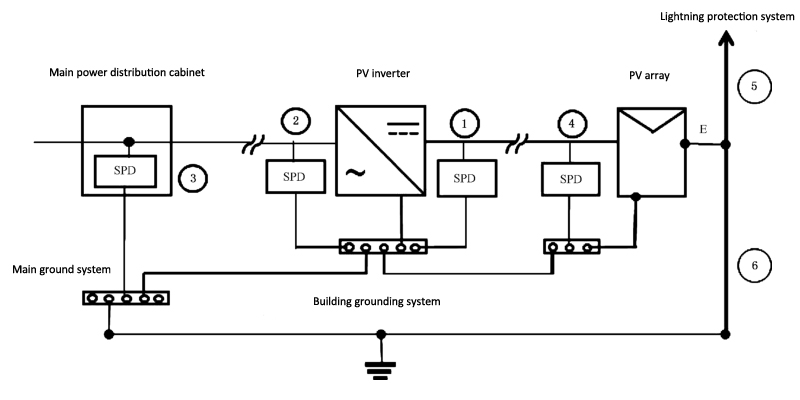

光伏系統與外部防雷系統不滿足安全間隔距離情況的防雷器安裝示意圖

當安裝防雷器后光伏系統其他部分可能與防雷器連接到相同的等電位連接帶，此時可要求該防雷器符合I類試驗要求。

在這種配置中,交直流導體可視為等電位連接帶的并聯導體。

位置①②③④需選擇安裝I類試驗防雷器位置①和②的防雷器應盡可能靠近逆變器安裝,如圖所示。位置④的防雷器應盡可能安裝在靠近光伏陣列的位置。

一般情況下,安裝位置②和③的防雷器是必要的,除非逆變器和主配電柜連接到同一個接地系統,連接電纜長度小干或等于0.5m(例如逆變器位于主配電柜內)，此時可以不安裝位置②的防雷器。
